双轴倾角采集器工作原理

双轴倾角采集器是一款独立倾角高精度的检测设备。将应用在楼宇建筑检测、地质勘查的倾角传感器的变化量和设备的北斗定位信息,通过LoRa或NB-IoT传输技术,上传数据到云服务器,可同时支持两个服务器并发,服务器将信息整合分析处理存储显示等操作,对数据的传输做防丢失处理,传输更可靠稳定,让所有工程参数进行可视化数据显示。为基建、办公和智慧城市提供了可靠的数据依据,起到安全监测、危险预警的功能。

无线数据传输采用LoRa和NB-IoT两种方案:


LoRa方案:基于Semtech的低功耗远距离LoRa扩频无线数传方案Sx1262,具备休眠唤醒功能,信号覆盖1km。


NB-IoT方案:基于MTK高性能NB-IoT芯片,全网通网络制式,适应三大运营商网络,低功耗设计,通过NB基站,数据直接上传到用户云平台。

全电子编码,可通过无线远程编码现场、改写现场设备采集周期、并且本地保存上千条的历史数据,跟踪现场情况。具有温度漂移补偿,传输失败进行保存,并且。采用密封防水的上、下盖结构设计,独立底座安装,安装、调试、维护简单方便。

可LoRa或(LoRaWAN)、NB-IoT等无线通讯技术联网,监测管理,安装、维护方便。

广泛适用于楼宇建筑、地质勘查、市政、通信、热力、水务、电力等多种需要监测的物联网应用场景。

二、双轴倾角采集器规格参数


三、双轴倾角采集器结构尺寸(mm)


四、安装方式及注意事项

(一)、安装说明

1) 螺钉安装方式

2) 固定在空旷栏杆或墙面上。

3) 注意定位天线和传输天线的摆放

4) 接收传感线的排布,尽量不要绕圈

(二)、注意事项

1) 注意安装的位置空旷,要有GPS或北斗信号。

2) 只有NB_IOT信号,和LORA的强弱。

3) 注意倾角传感的线不要绕圈捆绑。

五、双轴倾角采集器功能说明

(一)、倾角采集器功能

在使用时设定好采集的周期,当周期计数器溢出时,倾角采集器开始采集接入的通道线圈频率(可支持4路接入,未接入的通道采集值为0),采集完成后按设定好的参数如:主IP,副IP等等信息发送到对应的服务器端口,同时输出采集器执行的调试信息(可通过串口打印,设置串口参数为115200、N、8、1),在调试信息中还可以查看当前设备的经纬度,电池电量信息等。

①支持在线调试倾角采集器,通过设备的打印信息检测设备是否正常工作(如:正常入网、采集值是否正确等)。

②当周期设定为0时,关闭采集窗口,设备处于长休眠状态。

③可设定发送数据完成后接收等待窗口期,在这个周期内可支持服务器下发控制指令到设备。

④设备支持记录存储功能,上发到服务器的记录同时存储在本地,也能够支持记录导出功能。

⑤设备支持掉线记录存储功能,当设备无法连接到网络时,消息将被缓存起来,当下次入网成功后将补发被储存的记录。

⑥可支持多路服务器发送。

⑦支持自动更新定位信息。

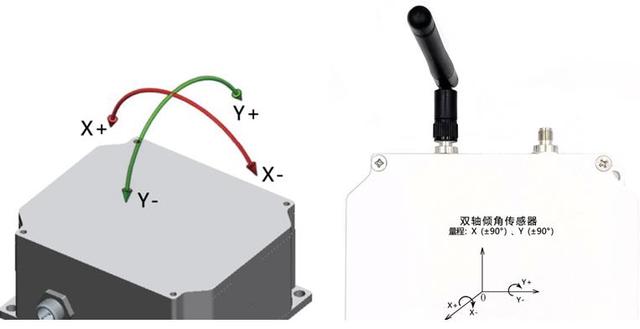

图4.倾角标记方向

(二)、定时采集功能

①当设定好采集周期后,采集器按设定的周期计时。

②计时周期计满后,采集器开始采集位置的倾斜角度,采集完成后主动上发服务器(包括主/副服务器)。

③发送完成后延迟接收等待周期后(用户设定的接收等待周期,在这个周期内可支持服务下发指令,范围从0~30秒可设定,其中为0时表示不等待接收)设备进入休眠。

(三)、电池充电

1) 当电池电量可以从服务器上看到

2) 可以接入太阳能板,进行充电.

3) 也可以直接5V电源进行充电.

4) 大容量电池充后可以长时间使用,一般标准设置,可以3年充一次电

(四)、联网功能说明

与网关连接后可支持LORA采集器上传,上报的数据格式和NB-IOT一样。LORA设备请先将采集器与网关连接,再将传感器与采集器连接。LORA设备联网前请先确保网关以处于正常工作状态。
