谈谈8路巡检仪的工作原理

内蒙古德明电子科技有限公司产品解决方案 联系电话:15384841043张工

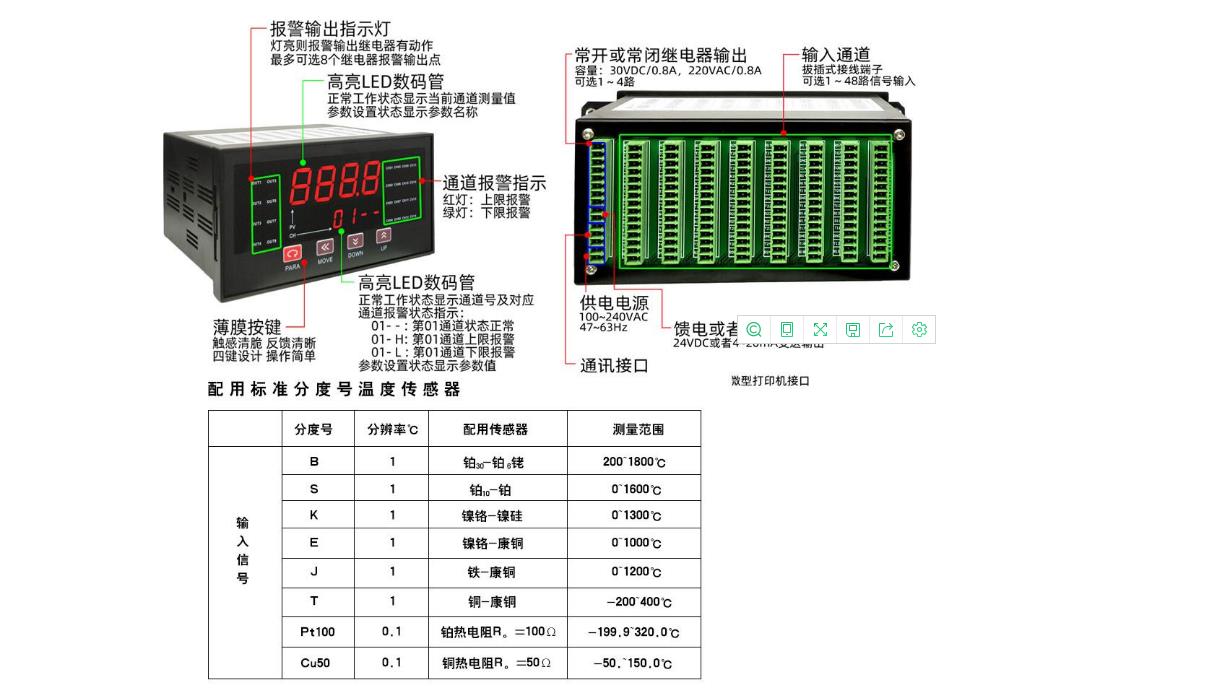

8路巡检仪是种工业测控仪表,它可以与各类传感器、变送器配合使用,可对多路温度、压力、液位、流量、重量、电流、电压等工业过程参数进行巡回检测、报警控制、变送输出、数据采集及通讯。多路温度测试仪产品简介 支持最多48路多功能温度巡检仪,可自由输入标准电流、标准电压、毫伏、热电阻、热电偶等工业现场常见的各种模拟信号,还具有现场传感器隔离配电、继电器报警输出、4~20mA变送输出、流量积算、温压补偿、历史数据U盘转存、打印及远程通信等功能,是一款外观新颖、高性能的综合智能仪表。
  8路巡检仪采用先进的微处理器进行智能控制,适用于温度、湿度、压力、液位、瞬时流量、速度等多种物理量检测信号的显示及控制,可巡回检测多路测量信号,并能对各种非线性输入信号进行高精度的线性矫正测量。
  8路巡检仪采用先进的微电脑技术及芯片,性能可靠,抗干扰能力强,与各类传感器、变送器配合使用,可对多路温度、压力、液位、流量、重量等工业过程参数进行巡回检测、报警控制、变送输出、数据采集及通讯。
  8路巡检仪是以单片机PIC16F877为核心、信号转换处理接口、LED显示接口、按键输入接口、继电器输出控制接口、模拟量输出接口等组成。
  其实现了多种输入信号转换处理功能;自动测量和手动测量转换功能;自动测试和手动测试状态指示功能;超限(上限或下限)报警指示功能;超限报警控制功能;参数设定输入功能;模拟量输出功能.多路巡检控制仪设计的点如下:硬件功能软件化;软件设计模块化;参数设定与修改实时化和简单化;硬件平台通用化;
  在多路巡检控制仪设计中解决的关键技术如下:多种输入信号转换处理电路的硬件设计和软件设计.硬件设计保证了不同信号的通用行;软件设计保证了不同信号放大倍数的设定.
  抗干扰设计:电源设计解决电网干扰;看门狗电路设计解决程序跑飞与死机;软件滤波解决测量信号的稳定性。
  8路巡检仪通讯设计:通讯协议设计保证了单片机与PC机之间的无误码传输;通讯设计使仪表的参数设定和修改更加简单.测量精度的保证;硬件设计保证了输入电路测量精度;软件设计保证了A/D转换电路测量精度。
