如何选择铠装热电偶测温端的接合方式?

内蒙古德明电子科技有限公司产品解决方案 联系电话:15384841043张工

如何选择铠装热电偶测温端的接合方式?

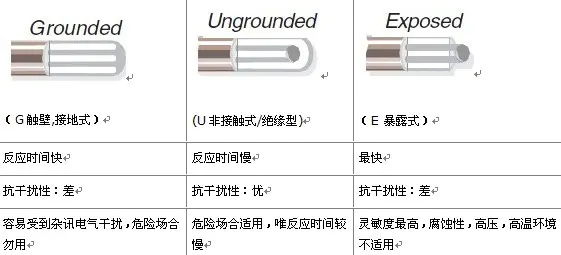

铠装热电偶探头有三种接合方式: 接壳型、绝缘型和露端型(见下图:热电偶顶端类型)。

在接壳型探头的顶端,热电偶接合点与探头内壁物理连接,实现从外部经由探针壁直至热电偶接合点的良好的热传输。

而在绝缘型的探头顶端,热电偶的接合点则不与探头内壁接触,响应速度比接地型要慢,但能提供电绝缘(见下表)。


室温绝缘电阻
绝缘型热电偶
标称护套直径 *小直流电压 *小绝缘电阻
< 0.90mm (0.03in.) 50V 100M Ohms
0.80-1.5mm (0.030 to 0.059in.) 50V 500M Ohms
> 1.5mm (0.059in.) 500V 1000M Ohms



在露端型中,热电偶伸到护套之外,暴露在周围的环境中。这种类型提供*佳的响应时间,但**于在干燥、非腐蚀性和非加压的应用中使用。

omega铠装热电偶接头部分选择
