无线振动传感器应用技术故障分析系统功能介绍

内蒙古德明电子科技有限公司产品解决方案 联系电话：15384841043张工

无线振动传感器使用简单方便，无线数字信号传输方式消除了长电缆传输带来的噪声干扰，无线传感器节点可以组成庞大的无线传感器网络，每个节点的最高采样率可设置为25.6KHz，分析带宽可至5KHz，可对轴承进行包络分析，有效判断轴承故障。采集的数据既可以实时无线传输至计算机，保证了采集数据的及时性和准确性。节点的空中传输速率可以达到250Kbps，有效室外通讯距离可达200m。节点设计有专门的电源管理软硬件，在实时不间断传输情况下，节点功耗低，使用内置的电池，每20分钟采集一次，最长可用五年。

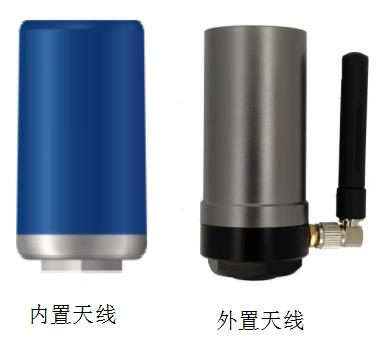

产品低功耗无线三轴振动状态及温度监测设备，紧凑体积小巧，由电源模块、采集处理模块、无线收发模块组成，封装在PPS塑料外壳内。节点同时支持2线和3线输入方式，桥路自动配平，也可以存储在节点内置的2M数据存储器。有效室外通讯距离可达300 m。可连续测量十几个小时。

无线振动传感器应用技术
1、低功耗设计
所有模块采用超低功耗设计，整个传感器节点具有非常低的电流消耗，使用两节普通干电池可以工作数年之久，使维护周期大大延长。从而也可以使用微型振动发电机，利用压电原理收集结构产生的微弱振动能量，转化为电量，为传感器提供电源，为了降低功耗，传感器选用超低功耗的产品，传感器在不采集的时候关断电源或置于睡眠模式。做到真正的免维护。
2、时间同步

常用振动 - 烈度对照表(um -- mm/s)



频率 Hz

20um

40um

60um

80um

100um

120um

140um

160um

180um

200um

10

0.44

0.88

1.33

1.77

2.22

2.66

3.11

3.55

4.00

4.44

20

0.88

1.77

2.66

3.55

4.44

5.33

6.22

7.10

7.99

8.88

30

1.33

2.66

3.99

5.33

6.66

7.99

9.32

10.66

11.99

13.32

40

1.77

3.55

5.33

7.10

8.88

10.66

12.43

14.21

15.98

17.76

50

2.22

4.44

6.66

8.88

11.10

13.32

15.54

17.76

19.98

22.20

60

2.66

5.33

7.99

10.65

13.32

15.98

18.64

21.31

23.98

26.64

70

3.11

6.22

9.32

12.43

15.52

18.65

21.76

24.86

27.97

31.08

80

3.55

7.10

10.66

14.21

17.76

21.31

24.86

28.42

31.97

35.52

90

3.99

7.99

11.98

15.98

19.98

23.97

27.97

31.97

35.96

39.96

100

4.44

8.88

13.32

17.76

22.20

26.64

31.08

35.52

39.96

44.40


120

5.33

10.66

15.98

21.31

26.64

31.97

37.29

42.62

47.95

53.28

140

6.21

12.43

18.64

24.86

31.08

37.29

43.51

49.72

55.94

62.16

160

7.10

14.20

21.31

28.41

35.52

42.62

49.72

56.83

63.93

71.04

180

7.99

15.98

23.97

31.96

39.96

47.95

55.94

63.96

71.92

79.92

烈度 -- 振动对照表 (mm/s -- um)

频率 Hz

2mm/s

4mm/s

6mm/s

8mm/s

10mm/s

12mm/s

14mm/s

16mm/s

18mm/s

20mm/s

10

90

180

270

360

450

540

630

720

810

900

20

45

90

135

180

225

270

315

360

405

450

30

30

60

90

120

150

180

210

240

270

300

40

23

45

68

90

113

135

158

180

203

225

50

18

36

54

72

90

108

126

144

162

180

60

15

30

45

60

75

90

105

120

135

150

70

13

26

39

51

64

77

90

103

116

129

80

11

23

34

45

56

68

79

90

101

113

90

10

20

30

40

50

60

70

80

90

100

100

9

18

27

36

45

54

63

72

81

90

120

8

15

23

30

38

45

53

60

68

75

140

6

13

19

26

32

39

45

52

58

65

160

6

11

17

23

28

34

40

45

51

57

180

5

10

15

20

25

30

35

40

45

50



无线传感器，基于时间同步和固定路由表的TDMA发送协议，可实现“ 同时”睡眠,”同时”醒来，适合无线传感器工业自动化在线监测和检测。

主要特点如下：

Ø 单轴采用压电式加速度传感器，频率响应高，分析频带可至5KHz；

Ø 三轴采用MEMS传感器，可同时测量三个方向，分析频带可至2KHz；

Ø安装、使用方便，免除繁琐的现场布线；

Ø数字信号传输，避免了电缆带来的测量噪声，测量精度高，抗干扰能力强；

Ø专业的数据采集设计及数字信号处理技术，确保采集数据的精准；


Ø超低功耗、体积小巧、外壳防水设计，适合室外工作；


Ø空中最大传输速率1M，无线传输距离远；

Ø 采用433MHz/2.4GHz免费频段；

Ø自组织、自恢复多跳传感器测量网络；

Ø同一网关可管理32个传感器节点；

Ø传输可靠性高，AES 128 位数据加密算法；

Ø实时有效数据传输速率达到 8K 字节；

Ø多种触发方式，可实时采集或按计划采集；

Ø内置电池，整机睡眠电流仅 10µA；

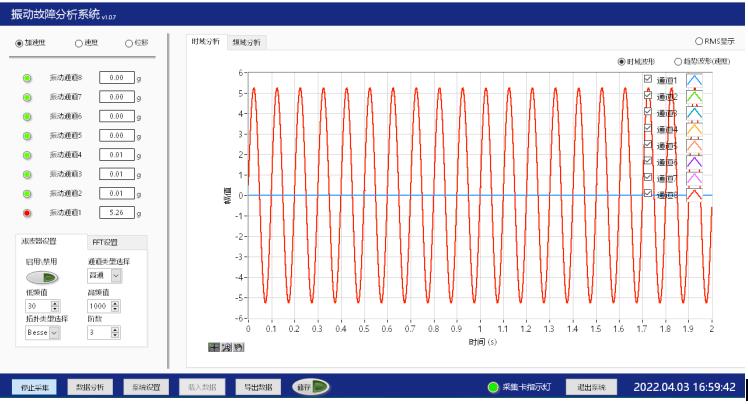

Ø友好的采集处理软件界面；
