办公室智能照明系统设计解决方案

办公环境不仅要有足够的工作照明，更应营造一个舒适的视觉环境，减少光污染。现代办公楼的照明已经成为直接影响办公效率的主要因素之一，因此,越来越引起人们的高度重视。下面就来看一则办公室智能照明系统设计解决方案吧。吸顶式红外探测传感器为高稳定性被动红外探测器。采用先进的信号分析处理技术，具有超高的探测和防误报性能。当有人和物体通过探测区域时，探测器将自动探测区域内人体的活动。如有动态移动现象，则会产生报警。

一、概述

做好照明设计，加强照明控制设计，已成为现代智能办公大楼的一个重要内容。据国内外有关资料介绍，办公照明用电量占整幢大楼能耗的约1/3，办公照明的设备费用（包括照明器件和配布线工程费）约占电气工程费用的10%以上，因此选择合理的照明方案，配置先进的控制系统，不仅能大大简化穿管布线的工作量，而且能有效地节约能源，降低用户运行费用，提高大楼管理水准，具有极大的经济意义和社会效益。在一些欧美发达国家，照明系统的智能化控制已成为智能化大楼不可分割的组成部分，而且应用范围越来越广。

智能照明控制系统的技术，随着现代建筑技术的发展而不断更新以适应各种建筑结构布局，不同灯具的选配，实现多样化的控制模式。由于这是一个开放式的系统，采用标准接口可以方便地与其它系统诸如BA、安保、消防等相互连接完成系统集成功能；同时利用系统配备的监控软件，大楼管理工作人员借助“友好”的用户界面，能极其方便地遥控、监控大楼所有控制设备的工作状态。

二、设计分析

假定没曾有两个办公大厅、一个会议室、18个普通办公室以及2个领导办公室作初步设计，有待各个房间用途确定以后再作详细设计。红外感应灯是一种利用红外感应热人体活动信息的灯具，当人体进入感应范围内时，感应装置就会输出电信号给控制电路板，控制电路板控制感应灯照明。人来灯亮，人走延时一段时间后灯灭，即实现了自动控制又不会造成电力浪费，是对传统的手动开关的改进，因此深受人们喜爱。但是目前红外感应灯其灯具本体和安装座之间为固接状态，使得其照明范围为固定的，不能根据实际需求进行调节，导致其实用性不强。

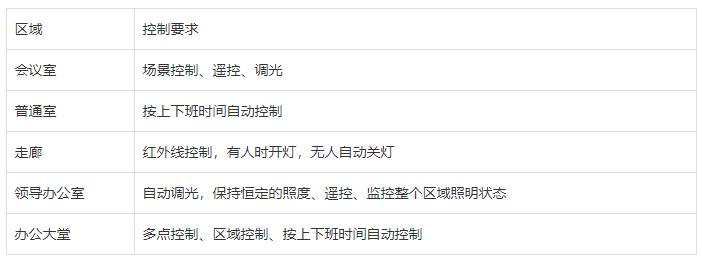

1、功能列表如下：

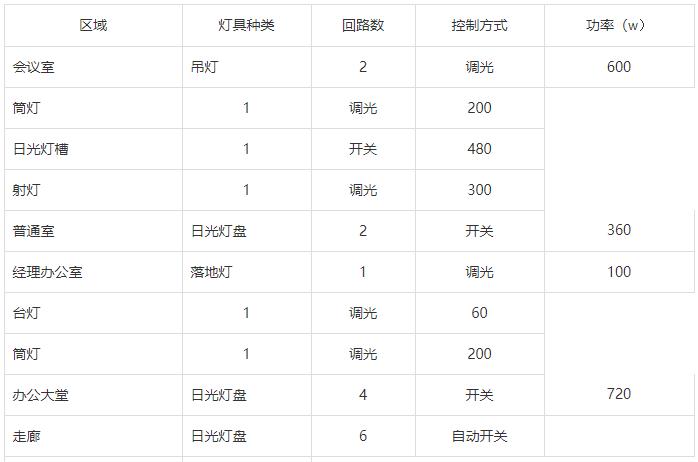

2、回路划分如下：

3、根据上表统计出有：

调光回路10个、开关回路44个。采用四路调光器三个，四路继电器两个，两路继电器十八个，单路继电器一个。

4、根据控制要求配置输入设备如下：

会议室入口处设置一个场景开关，设定四个场景：会议、演讲、投影、全关。在进入会议室时可选择会议模式，在会议进行中，可以通过场景开关方便转换场景。离开会议室时，只需要按全关键即可熄灭所有的灯光。另外在室内设一四键带红外开关，便于分开调节各路灯光，同时可以遥控。

经理办公室入口处设一带红外接收的四键开关，办公桌正上方设一个亮度传感器，当亮度不够时可自动调节筒灯的亮度以保持恒定的照度。

走廊设置一红外线传感器，当有人进入时自动开灯，人走后自动延时20秒钟熄灭，以节省电能。

办公大堂四个角落分别设置一四键开关进行多点控制，方便使用。另设置一定时器，上班前自动开灯，午休时自动关闭部分回路，下班后自动关灯。

普通办公室入口处设置一两键开进行多点控制，方便使用。另每层楼设置一定时器，上班前自动开灯，午休时自动关闭部分回路，下班后自动关灯。

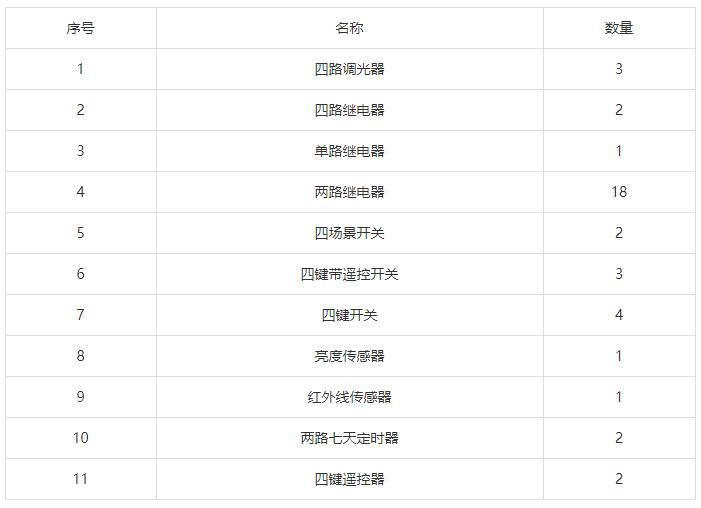

5、统计出材料清单如下：

6、PC接口 输入与输出元件共37个,综合楼一共十四层，共计输入输出元件518个，因此需要采用通过网络桥连接的小型网络。

5100PC十四个；系统电源：5100PS=（518+14）÷17取整数为三十二个。

三、设计方案说明

设计方案中采用C-Bus系统输出元件控制各个回路，仅在各个主要出口处设置了面板开关，通过软件编程控制该层所有的照明。系统输出元件分散安装在办公大厅内，减少强电线缆的长度，方便维护。各个区域的面板开关等布局确定后根据需要就近安装。若使用中布局重新改变时，无须修改线路，只须重新编程。

整个大楼的办公区域照明由中央监控计算机自动控制，上班时间自动亮灯，下班后自动关灯。当某些区域需要照明时，可以通过现场的面板开关打开相应的回路（非专业的智能照明系统很难做到）。在靠近窗口的位置设置亮度传感器采集现场亮度，自动控制某些回路的开关达到节能的目的。

会议室、多功能厅等重要的区域可通过C-Bus系统的场景控制功能实现场景的自动转换，亮度的自动调节，提供高质量的灯光效果。C-Bus系统还可与会议系统结合，使灯光、音响、图像等全部集成在一个会议系统内，方便使用。
