一套隧道水浸监测解决方案

内蒙古德明电子科技有限公司产品解决方案 联系电话:15384841043张工

方案背景:

隧道的运营过程中,由隧道渗漏水引发的事故经常发生,渗漏水会对隧道的结构稳定、洞内设施、行车安全、地面建筑和隧道周围水环境产生诸多不良影响,不断威胁着国家财产和人民生命安全。

目前,国内传统的隧道渗漏水监测方法主要是安排人员对隧道进行定期检测。随着隧道的深度等级提高、环境愈加复杂以及隧道运检要求的不断提高,使得隧道检测的巡视范围和工作量逐渐增大。而传统的人工巡视方式过于依赖巡视人员的感官和经验,导致漏检和错检的情况时有发生,带来各种隐患。同时,传统的监测技术以人工手持检测为主,巡检离散性大、周期长、效率低,检测数据管理复杂,无法对隧道状态连续跟踪检测,不利于及时发现隧道渗漏水引起的缺陷和潜伏性故障。

因此,为了及时发现渗漏水安全隐患,实现全面实时掌控隧道渗漏水状况,德明电子推出了一套隧道水浸监测解决方案。
方案介绍:

隧道水浸监测解决方案主要由感知层、传输层和应用层组成;感知层为定位式水浸传感器,传输层为环境监控主机,应用层为环境监控云平台和平台组成。

该方案感知层部分采用RS485布线方式,直接连接环境监控主机,然后通过GPRS/4G上传至云平台或者通过公司内网上传至本地监控平台,实现24小时不间断在线监控。

除此之外,该解决方案还支持超限电话、短信报警、远程查看数据、历史数据曲线查看等功能,用多种方式保障隧道安全。


1. 水位传感器:安装水位传感器在需要监测的水体中,传感器能够实时测量水位的高度变化,并将数据传输给监控系统。

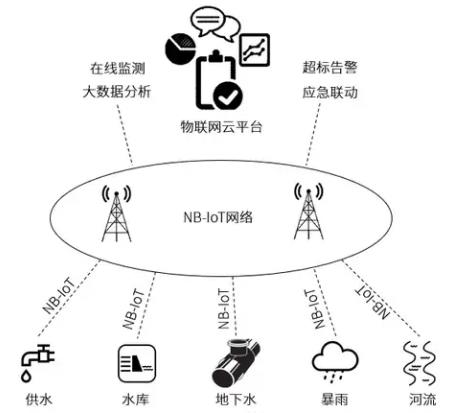

2. 数据传输系统:通过无线通信技术,将水位传感器收集到的数据传输给远程监控中心。常用的传输方式包括无线网络、GPRS/3G/4G移动网络或者通过卫星通信传输。



3. 远程监控中心:设立一个远程监控中心,负责接收、处理和分析来自水位传感器的数据。中心可以是一个专门的监控室,也可以是通过云平台实现的远程监控系统。监控中心可以实时获取水位数据,并对早期警报和异常事件进行处理和响应。



4. 报警系统:基于设定的阈值,当水位超过预设的安全范围时,监控中心会触发报警系统。报警可以通过声音、短信、电子邮件等形式发送给相关的管理人员和应急责任人,以确保他们及时采取措施。



5. 实时监控和数据分析:远程监控中心可以实时监测水位变化,并进行数据分析和趋势预测。通过对历史数据和实时数据的分析,可以识别异常情况和趋势,提前预测潜在的水患风险,并采取相应的措施来确保水体的安全。



使用远程水位实时监控解决方案可以有效提高水体监测的准确性和响应速度,保障水体的安全。它能够帮助相关的管理部门和应急机构快速做出决策,并采取适当的措施来应对水患事件,减少可能的损失和危害。

无线水位传感器为浸入式静压水位传感器,采用隔离型扩散硅压力传感器,通过流体静力学原理测量水位,标准0~5米测量范围,可定制。水位主体防护等级达到IP65,液位探头防护等级达到IP68,采用进口316L不锈钢材料设计,广泛适用于电缆井、电缆沟、水池、水井等场所水位的实时在线监测。
