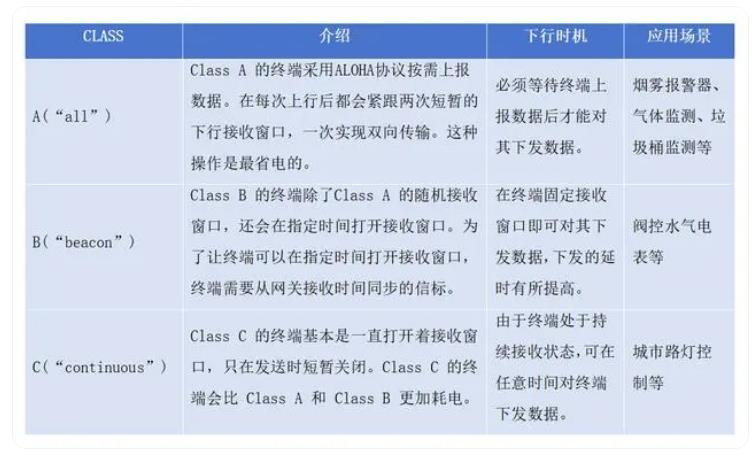

LoRaWAN规范定义了三种设备类型:A类、B类和C类,这三类设备基本上能覆盖物联网所有的应用场景。所有LoRaWAN设备都必须实现A类,而B类和C类是A类设备规范的扩展,所有设备类别都支持双向通信(上行链路和下行链路)。
需注意:终端设备在接收下行链路消息时无法发送上行链路消息。
① A类
所有LoRaWAN终端设备都必须支持A类实施,A类通信始终由终端设备启动。设备可以随时发送上行链路消息。上行链路传输完成后,设备将打开两个短接收(下行)窗口。上行链路传输结束和接收窗口开始之间存在延迟(分别为RX1和RX2)。如果网络服务器在这两个接收窗口期间没有响应,则下一个下行链路将在下一个上行链路传输之后。A类的终端是三类终端中功率最低的。
A类接收窗口
服务器可以在第一个接收窗口(RX1)或第二个接收窗口(RX2)期间响应,但不同时使用这两个窗口。让我们考虑下行链路消息的三种情况,如下图所示。
A类接收窗口的行为
·案例1:终端设备打开两个接收窗口,但在任一接收窗口期间都不会收到下行链路消息。
·案例2:终端设备在第一个接收窗口期间接收下行链路,因此不会打开第二个接收窗口。
·案例3:终端设备打开第一个接收窗口,但不接收下行链路。因此,它会打开第二个接收窗口,并在第二个接收窗口期间接收下行链路。
