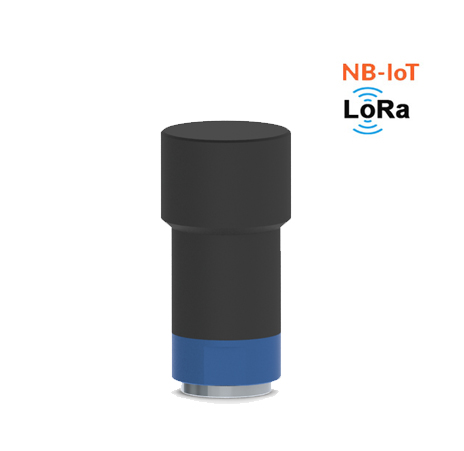

NB-IOT,LORAWAN一体化振动变送器

NB-IOT,LORAWAN一体化振动变送器

产品参数

用于工厂机器监测直接连接至PLC 或DCS控制系统,该传感器能帮助您更好地管理停机时间、优化维修计划并避免不可预见的机械故障。DM-710系列无线振动传感器节点使用简单方便,极大地节约了测试中由于反复布设有线数据采集设备而消耗的人力和物力,广泛应用于振动加速度数据采集和工业设备在线监测。系统节点结构紧凑,体积小巧,由电源模块、采集处理模块、无线收发模块组成,内置加速度传感器,封装在防尘防水外壳内。每个节点的最高采样率可设置为25.6KHz,分析带宽可至5KHz,可对轴承进行包络分析,有效判断轴承故障。采集的数据既可以实时无线传输至计算机,保证了采集数据的及时性和准确性。

内容详情 在线咨询
DM-710系列无线振动传感器节点使用简单方便,极大地节约了测试中由于反复布设有线数据采集设备而消耗的人力和物力,广泛应用于振动加速度数据采集和工业设备在线监测。系统节点结构紧凑,体积小巧,由电源模块、采集处理模块、无线收发模块组成,内置加速度传感器,封装在防尘防水外壳内。每个节点的最高采样率可设置为25.6KHz,分析带宽可至5KHz,可对轴承进行包络分析,有效判断轴承故障。采集的数据既可以实时无线传输至计算机,保证了采集数据的及时性和准确性。节点的空中传输速率可以达到250Kbps,有效室外通讯距离可达200m。节点设计有专门的电源管理软硬件,在实时不间断传输情况下,节点功耗低,使用内置的电池,每20分钟采集一次,最长可用五年。

型号
DM-710-1
DM-710-2


振动采集特性
测量方向
三轴

量程
20g
20g
测量范围
及精度
加速度0.0~200.0m/S2(峰值)
速  度0.0~200.0mm/S(RMS真值)
位  移0~2000um(峰峰值)
频率响应
范围
加速度10Hz~5KHz
速  度10Hz~1KHz
位  移10Hz~1KHz
加速度10Hz~2KHz
速  度10Hz~1KHz
位  移10Hz~1KHz
精度
±5%
温度采集特性
测量范围
-40℃~80℃
精度
±2%
测量方式
接触式
采样特性
采样频率
加速度12.8KHz/25.6KHz
速度2.56KHz
位移2.56KHz
AD分辨率
16bit
采样点数
1024/2048/4096
触发方式
单次手动、计划自动
射频特性
射频频率和方式
WIF1
Zigbee     2.4GHz
网络拓扑结构
点对点、点对多点
实时传输速率
250Kbps
天线
外置天线
传输距离(视距)
<300米
<200米
环境特性
工作环境温度
-40℃~80℃

相对湿度
≤80%
电气特性
内置不可充锂亚电池
8500mAh
8500mAh
工作电流
<100mA
<100mA
待机电流
<10uA
<10uA
工作时间
6~12月
6~60月
机械尺寸
高*直径(mm)
92*42
92*36
防护等级

IP67
安装方式

磁吸安装
主要特点如下:
单轴采用压电式加速度传感器,频率响应高,分析频带可至5KHz;
三轴采用MEMS传感器,可同时测量三个方向,分析频带可至2KHz;
安装、使用方便,免除繁琐的现场布线;
数字信号传输,避免了电缆带来的测量噪声,测量精度高,抗干扰能力强;
专业的数据采集设计及数字信号处理技术,确保采集数据的精准;
超低功耗、体积小巧、外壳防水设计,适合室外工作;
空中最大传输速率1M,无线传输距离远;
视距最大可至200米;
采用433MHz/2.4GHz免费频段;
自组织、自恢复多跳传感器测量网络;
同一网关可管理32个传感器节点;
传输可靠性高,AES 128 位数据加密算法;
实时有效数据传输速率达到 8K 字节;
多种触发方式,可实时采集或按计划采集;
内置电池,整机睡眠电流仅 10µA;
友好的采集处理软件界面;

DM-860通讯转发器

DM-860通讯转发器负责把接收到的无线数据传输至计算机进行存储,分析处理,输出形式常用为以太网。

通讯方式
无线/USB/以太网/RS485
传输距离
433Mhz < 200米
2.4GHz < 100米
以太网 < 100米
RS485 < 1000米
传感器最大接入容量
32台
安装方式
螺钉紧固安装
防护等级
IP65
外形尺寸(不连天线)
160mm(长)×100(宽)×35(高)mm
重量
120g



图4 DM-860通讯转发器外观示意图

RT振动状态实时监测系统

RT 是界面友好的 Windows 采集控制软件,对各个传感器节点采集到的数据实现实时显示、分析和存储,采集到的数据以数据库形式存储,可以输出到广泛的第三方软件进行后处理。同时可以对网络通信质量和设备是否发生故障实施实时监控,并具有开机自检和电源监控功能。针对网络中的异常情况实时报警,利于网络的维护和管理。RT独创的软件空中无线升级功能,可方便地为远端的传感器节点进行内部程序升级。
