LORA-RF无线温度采集器

产品简介

LORA-RF是一款高性价比无线测温发射装置,温度传感器采用0.5%高精度芝浦NTC热敏电阻,采用433MHZ FSK射频通讯技术,实现无线温度采集和数据传输。与WIFI相比,433MHZ射频通讯的低功耗更低、且隔墙传输性能更佳;与2G/4G相比,433MHZ射频通讯的低功耗更低、且无需流量卡,不产生流量费用。与水银温度计、温度记录仪、红外测温仪、光纤测温技术相对比,无线测温技术具有实时性强、远程监控、智能化、信息化等诸多优点。



基本特性

功能参数
数值
备注
休眠电流
3.4uA

最大发射电流
90mA (1)
与功率参数相关
工作电压
2.1~3.6V

电池容量
3500mAh (2)
出厂时含电池
测温量程
-30~125℃ (3)

测温精度
± 0.3℃ (5)

使用环境温度
-40~85℃

无线上传周期
6~65535S (6)
可按需设置
节点组号
1~255
可按需设置
节点编号
1~255
可按需设置
同步字
1~255
可按需设置
功率等级
1~7
可按需设置
通讯频道
1~32
可按需设置
无线通讯速率
10kbps (7)
可按需设置
无线传输距离
300m (8)
马路环境下测试



持续发射电流与功率等级有关;该等级设置越大,无线传输距离越远,整体功耗越大,考虑无线传输距离越远、信号稳定性,默认出厂设置为最大发射功率等级7,使无线传输性能达到最佳。

传统的充电方式电路无法实现超低功耗设计,成本高且不耐高低温;而外部直流供电方式也违背了无线免布线的本质,所以采用一次性功率型工业级锂电池,容量大,性价比高、且适合-40~85℃环境,当测温设备较多时,易更换的优势也更显著;

该量程范围内精度最佳,如果需要更大的测温量程可以选择K型号;受电池和塑料外壳的耐温工艺影响,不适合在超出此温度范围环境下持续工作提供多区间数据补偿软件,用于精度修正,且操作简单,详情参考相关手册;

该周期设置越长,无线发射的次数越少,整体功耗越低。且上传周期可灵活设置的,设置范围建议为6~65535S。在合理地选择上传周期时,首先应该明确测温的总时间,是天、月还是年,并根据设置的上传周期参数就可确定无线测温的采样率,而采样率才是关键。

通讯速率越快,单次数据传输占用信道时间越短,数据碰撞概率越小,综合考虑10kbps最为适中;直线传输大于300米,楼宇内同层隔墙后可传50米左右,上下可覆盖3~5层。



工作原理



工业现场环境往往比较复杂,如果设计出充电模式,可能当要充电时,充电接口已经损失,且待测温设备较分散,所以只有无线传输距离远,电池又可使用多年,无线测温技术才有真正的实用价值。以下是无线温度采集器的工作原理与功耗数据分析。

【应用场景一】只需传输10米左右,但要求温度采样率高,那么可将发射功率等级设置为1,无线上传时间为10S,这样电池依然可耐用1年左右。

【应用场景二】需传输100米以上,但对温度更新时间不需要很快,那么可将发射功率等级设置为7,无线上传时间为300S,这样电池依然可耐用5年以上。



上传周期 采样率(次数) 电池使用寿命

上传周期
采样率(次数)
电池使用寿命
每小时
每天
每月
每年
10S
360
4320
12.96万
311.04万
240天左右
60S
60
1440
4.32万
51.84万
2年以上
180S
20
480
1.44万
17.28万
5年左右
300S
12
288
0.864万
10.368万
7年左右
备注:10S、60S对应电池使用时间为实测数据,180S、300S为理论推算数据



由于无线传输为电磁波,属于能量传递方式,每路采集器无线发射一次数据需要占用信道一定时间,当固定频道下关联的无线温度采集器越来越多时,该信道被占用的时间会增加,所以为了减少干扰,并融入数据防碰撞算法,经验参考建议如下:

上传时间为  10秒, 建议单个接收器关联 5个左右采集器

上传时间为  60秒, 建议单个接收器关联10个左右采集器

上传时间为 180秒, 建议单个接收器关联20个左右采集器

上传时间为 300秒, 建议单个接收器关联30个左右采集器

反之,如果要实时性强,那么需要更多的分组,也就是需要更多的接收器,所以合理的参数也可以有效的控制系统成本。实时、精准、实用是无线测温技术的核心价值。



PTS传感器

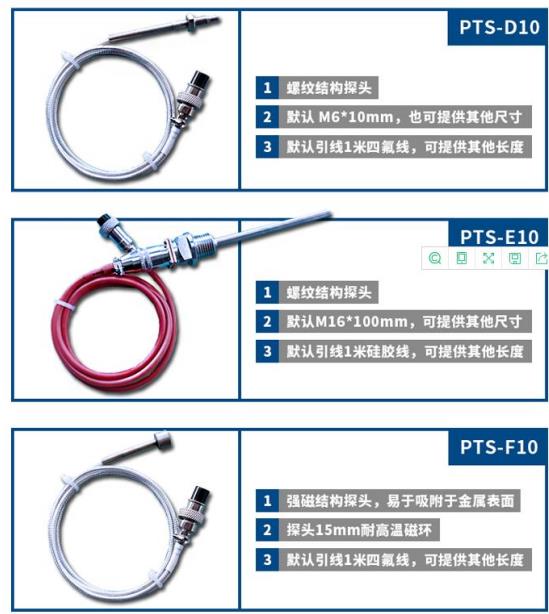

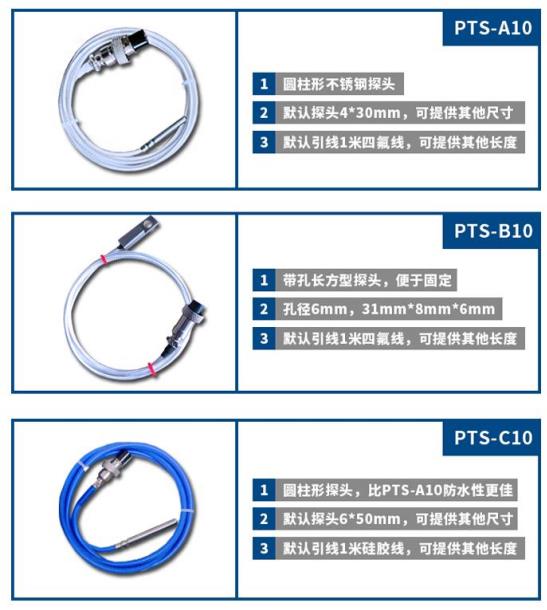

PTS-XYZ为备选热敏电阻传感器,采用12 mm航空插头接口,易于更换,其中X代表传感器探头的结构类型,YZ代表引线长度,如10代表1米,20代表2米。请注意,当不连接PTS-XYZ传感器就开机启动后,接收器也无法收到有效数据。

工作模式

出厂前均已设置默认参数,用户开机即可进行使用,如下图所示为侧面的开关。

请注,由于同一组内的多个LORA-RF与接收器之间是单通道无线通讯,所以需间隔若干秒分时陆续启动,避免多个LORA-RF同时上传数据。

GPRS网关

基于2G/4G移动网络的无线温度接收器

一款温度、温湿度无线网关接收器,即汇总接收各路温度、温湿度数据后将数据上传到互联网的网关设备。其中采用传统的2G网络模组,而EG59-TFT选用主流的4G网络模组。测温传感器与网关之间采用433MHZ FSK射频通讯技术进行数据交互,采用网关模型设计的核心目的在于使传感器无线传输的功耗达到最低,集成5寸高清触摸屏使人机交互更方便、易操作,实现现场可视化,异地电脑远程汇总分析数据,智能手机随时随地掌控温度。

硬件介绍

基本特性
备注说明
产品尺寸
15.7×8.9×3.1 (单位:CM)
工作电流
待机时200mA@12V,上传服务器时1A@12V
工作电压
7~30V(支持外接电源)
电池容量
默认内置1500mAh @ 7.4V锂电池
工作环境温度
R59-TFT(- 20 ~ 80℃),RC59-TFT(- 35 ~ 80℃)
屏幕尺寸
5寸高清全彩,支持多点触控
节点容量
1~ 99路,单页显示12路测温信息,支持触控翻页展示
网络类型
R59-TFT为2G网络,仅支持移动和联通
RC59-TFT为4G全网通
配套天线
左侧为GPRS/4G天线,右侧为433M天线
设备组号
1~255(可设置)
同步字
1~255(可设置)
通讯频道
1~32(可设置)
HTTP上传时间
5 ~ 65535S(可设置)
HTTP请求URL
<自定义,可设置>
服务器地址
<自定义,可设置> 支持数据直达用户自有服务器
动态和静态IP
仅支持动态IP
银色按钮
参数设置模式按钮
SD卡
用于固件升级和存储系统参数
SIM卡
出厂配套提供一张3年移动网络流量卡(30M@月)
LINK1绿色指示灯
上传服务器时该指示灯持续亮若干秒
REC蓝色指示灯
接收到测温点上传数据时闪烁
SET红色指示灯
设置模式时该指示灯常亮,其他状态下熄灭
数据协议
HTTP,POST,JSON
数据定向传输
可免费使用我方服务器和展示软件,但不提供转发功能
数据直达用户自有服务器,提供数据格式
LINK2黄色指示灯
R59连接网络后LINK2指示灯会常亮
RC59连接网络后LINK2指示灯会闪烁

系统方案

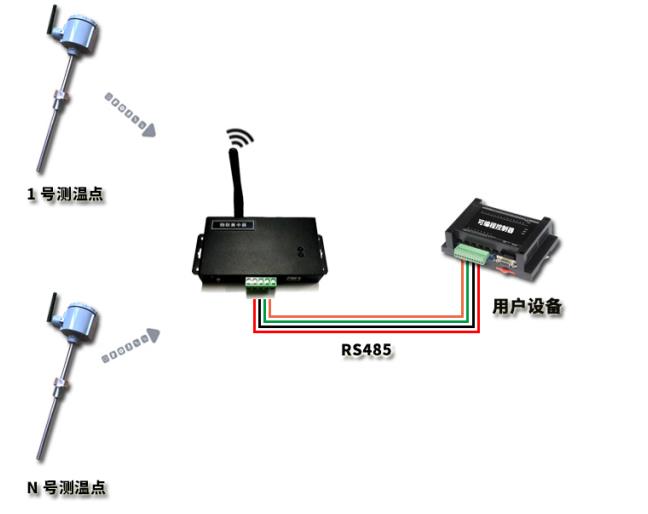

基于总线扩展无线测温

基于总线扩展无线测温

GPRS 的便利性毋庸置疑,但其功耗是 433MHZ 无线的几十倍。此方案通过 433MHZ 低功耗无线技术与 GPRS广域通讯技术相结合,既实现测温点客多年不换电池,又使流量卡的使用数量直接减少90%以上。

WIFI联网速度快但隔墙传输能力不佳,而433MHZ无线的隔墙性能远优于WIFI,此方案正是巧妙的结合了这两种技术的特性,大大增加无线测温技术的适应性、通用性、稳定性。

以太网作为传统的互联网接入技术广泛应用于各行各业,相比GPRS和WIFI,以太网的稳定性更佳,无线通讯技术解决了分散布线麻烦的问题,与以太网技术相结合,实现高性能集散数据采集方案。
