M320系列触摸屏无纸记录仪锅炉中温度的控制M320系列触摸屏无纸记录仪锅炉中温度的控制锅炉微计算机控制,是近年来开发的一项新技术,它是微型计算机软、硬件、自动控制、锅炉节能等几项技术紧密结合的产物,我国现有中、小型锅炉30多万台,每年耗煤量占我国原煤产量的1/3,目前大多数工业锅炉仍处于能耗高、浪费大、环境污染等严重的生产状态。提高热效率,降低耗煤量,用微机进行控制是一件具有深远意义的工作。
作为锅炉控制装置,其主要任务是保证锅炉的安全、稳定、经济运行,减轻操作人员的劳动强度。采用微计算机控制,能对锅炉进行过程的自动检测、自动控制等多项功能。
锅炉微机控制系统,一般由以下几部分组成,即由锅炉本体、一次仪表、微机、手自动切换操作、执行机构及阀、滑差电机等部分组成,一次仪表将锅炉的温度、压力、流量、氧量、转速等量转换成电压、电流等送入微机,手自动切换操作部分,手动时由操作人员手动控制,用操作器控制滑差电机及阀等,自动时对微机发出控制信号经执行部分进行自动操作。微机对整个锅炉的运行进行监测、报警、控制以保证锅炉正常、可靠地运行,除此以外为保证锅炉运行的安全,在进行微机系统设计时,对锅炉水位、锅炉汽包压力等重要参数应设置常规仪表及报警装置,以保证水位和汽包压力有双重甚至三重报警装置,这是必不可少的,以免锅炉发生重大事故。
电加热炉的种类繁多广泛用于厂矿企业,科研单位用于物品热处理、干燥固化、温度实验及其它恒温加热。电加热炉从种类上分两类:1、自然对流炉;2电热鼓风炉;温控范围室温~到上千度 触摸屏数字无纸记录仪 在控温的过程中就需要随时记录温度变化的情况,有效的记录数据方式是非常必须的。采用有通讯功能的温度调节器或测量仪表,把数据记录在闪存卡内.
4、数据处理有3种方式:
有PC图形阅读软件;微型打印机;上传Excel电子表格;
触摸屏的外插CF卡来保存数据;标配1G的电子硬盘。可扩展CF卡1~4G存储记录空间;数据可通过微型打印机打印数据报表、曲线;或通过CF卡存储数据用读卡器在PC上复制数据包到PC机用图形软件打开数据;也可用串行COM2口备份Excel电子表格数据至上位计算机。CF卡内:【AL】数据包是报警报表;【DL】数据包是数据报表;按年/月/日/小时来保存数据源文件。保存数据的数据是加密的必须采用专用的宇电PC图形软件来阅读。
控制系统:
锅炉是一个较为复杂的调节对象,它不仅调节量多,而且各种量之间相互联系,相互影响,相互制约,锅炉内部的能量转换机理比较复杂,所以要对锅炉建立一个较为理想的数学模型比较困难。为此,把锅炉系统作了简化处理,化分为三个相对独立的调节系统。 当然在某些系统中还可以细分出其它系统如一次风量控制回路,但是其主要是以下三个部分:
炉膛负压为主调量的特殊燃烧自动调节系统
锅炉燃烧过程有三个任务:给煤控制,给风控制,炉膛负压控制。保持煤气与空气比例使空气过剩系数在1.08左右、燃烧过程的经济性、维持炉膛负压,所以锅炉燃烧过程的自动调节是一个复杂的问题。对于3×6.5t/h锅炉来说燃烧放散高炉煤气,要求是最大限度地利用放散的高炉煤气,故可按锅炉的最大出力运行,对蒸汽压力不做严格要求;燃烧的经济性也不做较高的要求。这样锅炉燃烧过程的自动调节简化为炉膛负压为主参数的定煤气流量调节。
炉膛负压Pf的大小受引风量、鼓风量与煤气量(压力)三者的影响。炉膛负压太小,炉膛向外喷火和外泄漏高炉煤气,危及设备与运行人员的安全。负压太大,炉膛漏风量增加,排烟损失增加,引风机电耗增加。根据多年的人工手动调节摸索,6.5t/h锅炉的Pf=100Pa来进行设计。调节方法是初始状态先由人工调节空气与煤气比例,达到理想的燃烧状态,在引风机全开时达到炉膛负压100Pa,投入自动后,只调节煤气蝶阀,使压力波动下的高炉煤气流量趋于初始状态的煤气流量,来保持燃烧中高炉煤气与空气比例达到最佳状态。
锅炉水位调节单元
汽包水位是影响锅炉安全运行的重要参数,水位过高,会破坏汽水分离装置的正常工作,严重时会导致蒸汽带水增多,增加在管壁上的结垢和影响蒸汽质量。水位过低,则会破坏水循环,引起水冷壁管的破裂,严重时会造成干锅,损坏汽包。所以其值过高过低都可能造成重大事故。它的被调量是汽包水位,而调节量则是给水流量,通过对给水流量的调节, 使汽包内部的物料达到动态平衡,变化在允许范围之内,由于锅炉汽包水位对蒸气流量和给水流量变化的响应呈积极特性。但是在负荷(蒸气流量)急剧增加时,表现却为"逆响应特性",即所谓的"虚假水位",造成这一原因是由于负荷增加时,导致汽包压力下降,使汽包内水的沸点温度下降,水的沸腾突然加剧,形成大量汽泡,而使水位抬高。 汽包水位控制系统,实质上是维持锅炉进出水量平衡的系统。它是以水位作为水量平衡与否的控制指标,通过调整进水量的多少来达到进出平衡,将汽包水位维持在汽水分离界面最大的汽包中位线附近,以提高锅炉的蒸发效率,保证生产安全。由于锅炉水位系统是一个设有自平衡能力的被控对象,运行中存在虚假水位现象,实际应用中可根据情况采用水位单冲量、水位蒸汽量双重量和水位、蒸汽量、给水量三冲量的控制系统。
选择性能良好的有通讯功能的调节器是电加热炉的关键。智能温度调节器提高了控温效果,从而获得快速控温之效果、达到缩短生产周期,节约能源、提高产品质量等目的。使用方便、效果显著、它广泛取代传统温度调节器,使控温效果更好,节约能源。

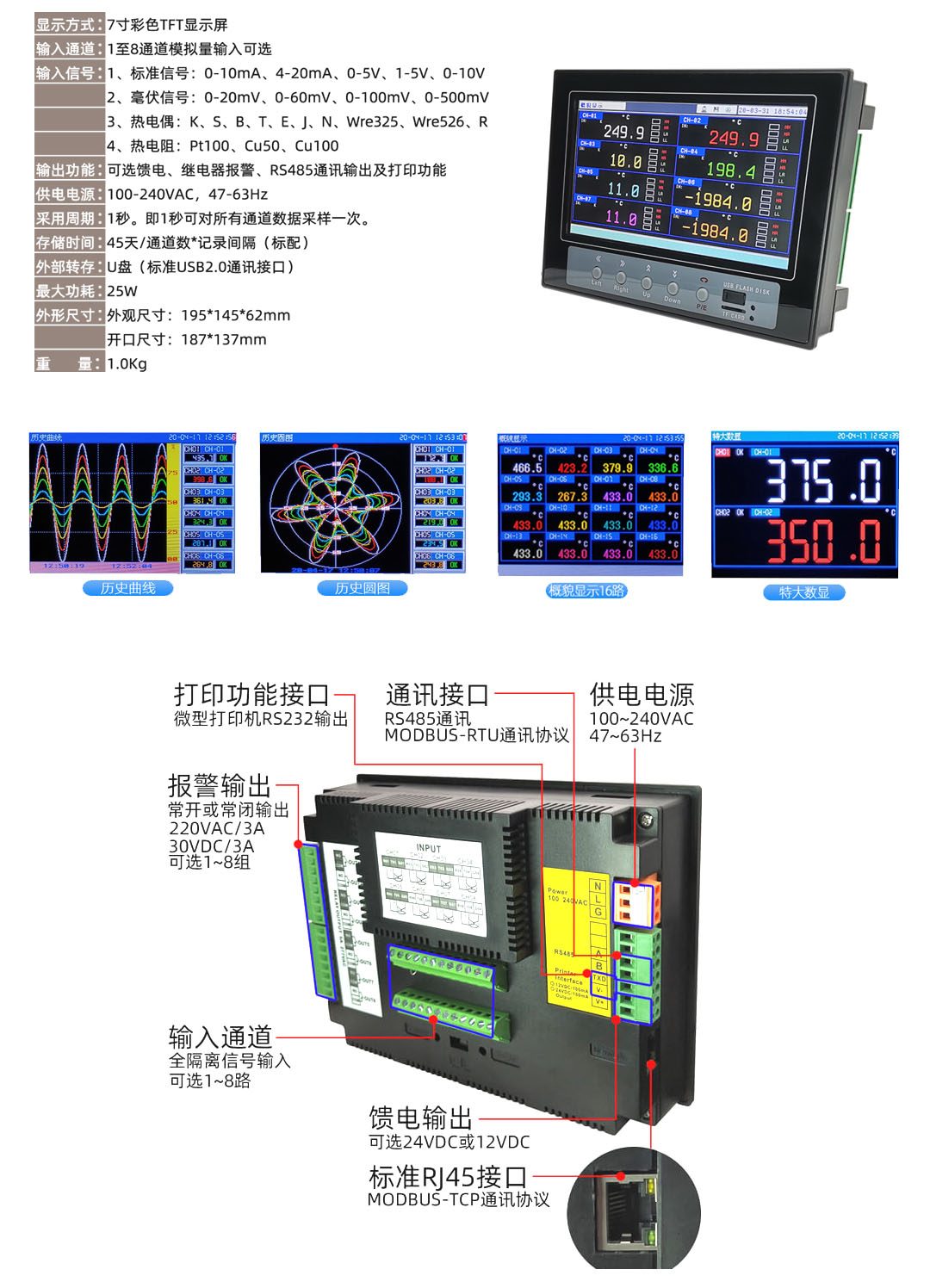

二、触摸屏数字无纸记录仪控制功能:
触摸屏数字无纸记录仪结构是上位机与下位机结构。
1、上位机:触摸屏数字无纸记录仪,在触摸屏无纸记录仪的流程图上显示当前温度、设备当前位置、当前状态、通过触摸按钮切换,点击启动按钮使电机运行、坩埚上下平移、炉门开关。燃烧控制。同时将所有的数据记录在CF卡、U盘中,打印曲线报表。
2、下位机:温度调节器根据测量值和设定值进行程序PID调节,控制可控硅来调节电加热炉,进而保证炉内温度的稳定。
历史曲线、数据、报警查询:温度履历画面:
在该画面上可以查询参与实际控制的历史温度,分别记录通道的温度数据。在垂直轴上所标注数值为温度值,水平轴上所标注数值为时刻值。在查询时可以按时间前移或时间后移进行前后时间段温度数据的查询,也可以按查询历史曲线后直接输入时间段数据进行查询。报警履历画面记录电炉的相关历史报警内容。在功能画面右下角 点击【S】查询,触摸屏显示是当前的起始时间,修改查询的起始时间:年/月/日/时/分/秒;修改时间跨度:时/分/秒设置;点击【确认】按钮,系统即刻显示历史曲线、数据报表;报警报表;建议时间跨度尽量短,提高数据查询速度。
除氧器压力和水位调节:除氧器部分均采用单冲量控制方案,单回路的PID调节。
监控管理系统:
以上控制系统一般由PLC或其它硬件系统完成控制,而在上位计算机中要完成以下功能:
实时准确检测锅炉的运行参数:为全面 掌握整个系统的运行工况,监控系统将实时监测并采集锅炉有关的工艺参数、电气参数、以及设备的运行状态等。系统具有丰富的图形库,通过组态可将锅炉的设备图形连同相关的运行参数显示在画面上;除此之外,还能将参数以列表或分组等形式显示出来。
综合分析及时发出控制指令:监控系统根据监测到的锅炉运行数据,按照设定好的控制策略,发出控制指令,调节锅炉系统设备的运行,从而保证锅炉高效、可靠运行。
诊断故障与报警管理:主控中 心可以显示、管理、传送锅炉运行的各种报警信号,从而使锅炉的安全防爆、安全运行等级大大的提高。同时,对报警的档案管理可使业主对于锅炉运行的各种问题、弱点等了如指掌。为保证 锅炉系统安全、可靠地运行,监控系统将根据所监测的参数进行故障诊断,一旦发生故障,监控系统将及时在操作员屏幕上显示报警点。报警相关的显示功能使用户定义的显示画面与每个点联系起来,这样,当报警发生时,操作员可立即访问该报警点的详细信息和按照所推荐采取的应急措施进行处理。
历史记录运行参数:监控系统的实时数据库将维护锅炉运行参数的历史记录,另外监控系统还。设有专门的报警事件日志,用以记录报警/事件信息和操作员的变化等。历史记录的数据根据操作人员的要求,系统可以显示为瞬时值,也可以为某一段时间内的平均值。历史记录的数据可有多种显示方式,例如曲线、特定图形、报表等显示方式;此外历史记录的数据还可以由以网络为基础的多种应用软件所应用。
计算运行参数:锅炉运行的某些运行参数不能够直接测量,如年运行负荷量、蒸汽耗量、补水量、冷凝水返回量、设备的累积运行时间等。监控系统提供了丰富的标准处理算法,根据所测得的运行参数,将这些导出量计算出来。
