无纸记录仪信号线和接线图原理

RS485通讯线请使用屏蔽双绞线,通讯线长度不能超过1000米。在通讯线长度大于100米的条件下进行通讯时,为减少反射和回波,必须增加阻值为120欧姆的终端匹配电阻,终端匹配电阻应加在RS485通讯线的最远两端。
信号线的连接
无纸记录仪的信号线的连接连接就是无纸记录仪的输入旌旗灯号接线,如热电阻、热电偶、压力变送器、液位变送器等连接线。

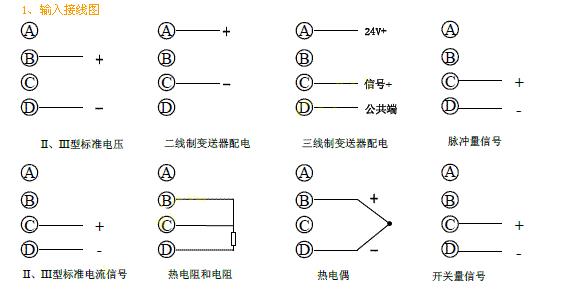

无纸记录仪接线
1、标准电压旌旗灯号(1-5V/0-5V等):电压正极接无纸记录仪输入端B脚,负极接无纸记录仪输入端D脚;

2、标准电流旌旗灯号(4-20mA/0-10mA等):电流正极接无纸记录仪输入端C脚,负极接无纸记录仪输入端D脚;

3、两线制变送器配电接入:变送器正极接无纸记录仪输入端A脚,负极接无纸记录仪输入端C脚;

4、三线制热电阻接入:将热电阻单线端接入D脚,另一端两线引出端分别接B/C两个端子。

5、热电偶接线体例:正极接无纸记录仪输入端B脚,负极接无纸记录仪输入端D脚;

6、供电电源接法:L-火线,N-零线,G-接地。


1.RS-232通讯线的连接

  RS232通讯接口位于仪表的背面,它不仅可以和计算机之间进行通信,还可以和串行打印机等外部设备进行通讯。通讯线长度不能超过10米,一般在3米以内。

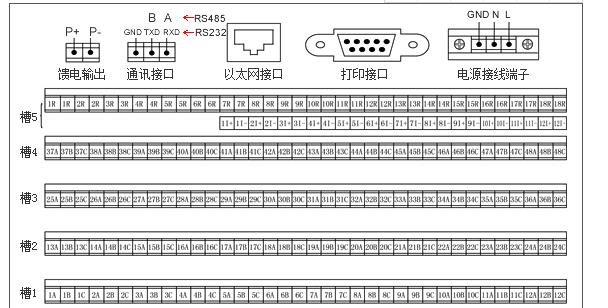

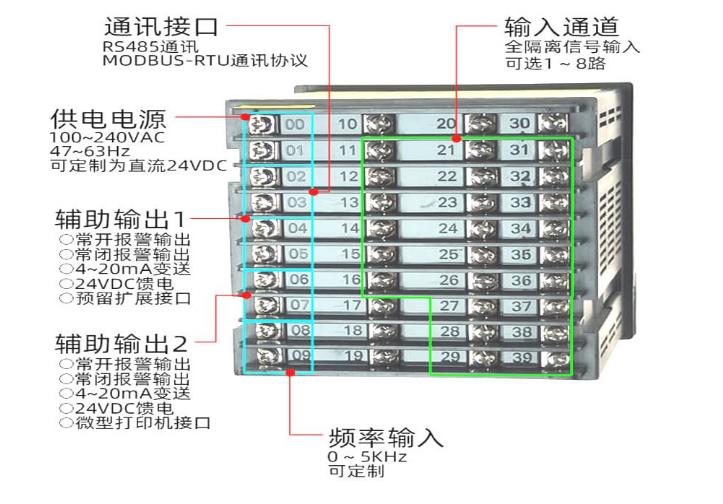

电源线的连接  无纸记录仪(包括单色无纸记录仪、蓝屏无纸记录仪、彩色无纸记录仪和多功能无纸记录仪等和类仪表)供电电源为AC85~265V范围内正常工作。仪表后面板电源接口上N、L接交流电源,GND(FG)是保护地,把GND(FG)接到大地可有效的防止静电干扰。
  接上电源检查仪表是否正常,若有异常,请不要连接输入信号线。

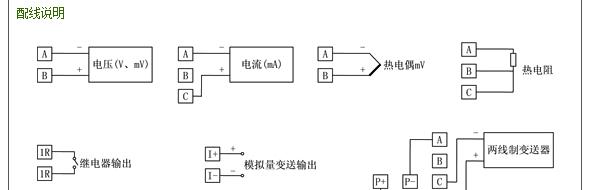

2.信号线的连接
  1)热电阻接线方法:电阻一端接仪表通道D端子,另外两端接仪表通道B、C端子。
  2)热电偶接线方法:热电偶正端接仪表通道C端子,负端接仪表通道B端子。
  3)线性电流0-10mA或4-20mA接线方法:接仪表通道A B端子之间并联500欧姆或250欧姆的标准电阻,使线性电流转换为线性电压,剩下的接法同线性电压。
  4)线性电压0-5V或1-5V接线方法:电压正端接仪表通道A端子,负端接仪表通道B端子


1、标准电压旌旗灯号(1-5V/0-5V等):正极接输入端B脚,负极接输入端A脚;

2、标准电流旌旗灯号(4-20mA/0-10mA等):电流正极接无纸记录仪输入端C脚,负极接输入端A脚;

3、两线制变送器配电接入:因为本款记录仪通道过多,无法知足每个通道都自带DC24V配电输出功能,故只可选配一起DC24V/250mA配电输出,细致接线:变送器正极接P+,P-接输入端A脚,两线制变送器负极接无纸记录仪输入端C脚;

4、三线制热电阻接入:将热电阻单线端接入A脚,另同色的两线引出端分别接B/C两个端子。

5、热电偶接线体例:正极接无纸记录仪输入端B脚,负极接无纸记录仪输入端A脚;
