用于污水池安装PH电极沉入式支架

测量杆长度小于等于1米,外径32毫米杆子；大于1米,外径40毫米杆子；高度大于2米,支架分为两截。

污水池现场安装示意图如下：

PH电极伸缩式支架,手动拉出PH电极后关闭球阀，球阀以下成密封状态,拉出后可对电极进行清洗、标定、更换等操作。适用于反应釜、发酵罐、或管道等安装，带切断球阀，适合频繁维护电极、满足于各种生产环境需求无需中断生产过程,就可以进行电极清洗、校准与更换,不断流拆卸等操作。为了防止在操作、清洗或标定过程中出现任何介质泄漏,为过程和操作人员提供优化防护,插拔式安装支架灵活满足现场的应用条件。

操作步骤如下：

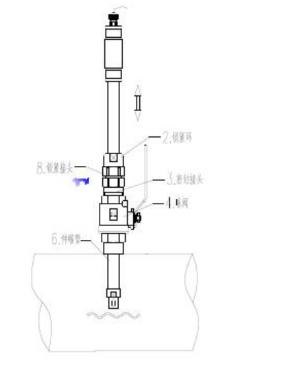

1、取出PH电极伸缩杆：

（1）用手拧松锁紧环；

（2）用扳手锁紧接头,注意防护,避免液体外泄,同时用手转动伸缩杆,感到可以向上抽动时,即可停止拧松锁紧接头；

（3）迅速抽出伸缩杆,直到遇到阻力抽不动为止；

（4）快速关闭阀门；

（5）用扳手松开密封接头,就可以把伸缩杆与球阀分开。

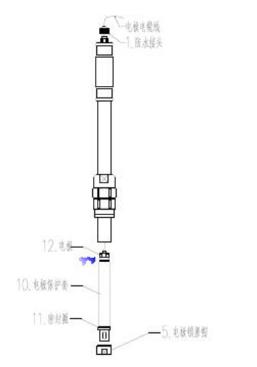

2、取出在线PH玻璃电极:

（1）拧松防水接头,使PH电极线缆可以自然拉动；

（2）旋开PH电极锁紧帽,取出电极保护套,电极即可取出来。

3、PH电极配套PP材质伸缩式支架适配PH电极：

（1）PH电极直径:12毫米；

（2）PH电极长度:120毫米;

（3）螺纹规格:PG13.5；

（4）安装方式:法兰或螺纹安装。

PH电极保护套、带清洗装置PH电极保护套、伸缩式电极护套、插拔式伸缩玻璃电极保护管、PH电极沉入式安装支架、PH电极流通式安装支架、PH电极带球阀插拔护套等。

1、沉入式安装支架的作用：

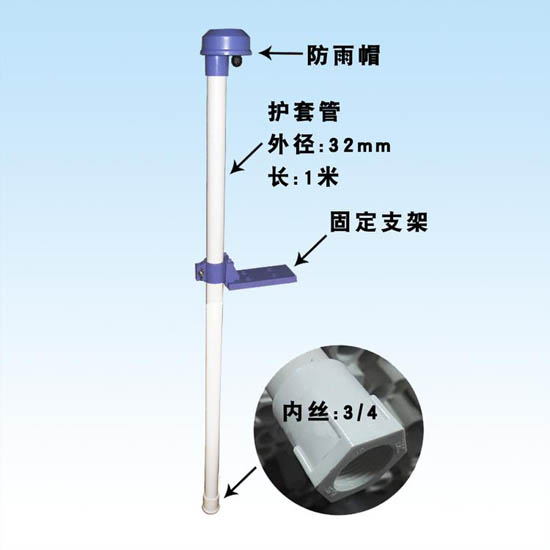

　　适用于PH电极、污水氧电极、大量程电导率、污水处理余氯电极沉入式安装使用。该支架开模制造， 量大更优，欢迎批发！适合全天候露天使用！固定支架材质为:工程ABS，一共有：一个防雨罩，一个固定支架，一个防水接头（放在防雨罩内），无螺丝等配件，图片即为实物拍摄，请看仔细。护套管材质为：PVC ，标配长度：1米，外径32mm，末端带NPT3/4内丝。因细杆发货不便，运费也较贵，建议自行选配。该支架适合多种场合电极沉入式安装：如PH,ORP，电导率等！ 如电极接头尺寸不符可定制其他尺寸。 也可定制其他类型支架，如不锈钢，四氟等！同时也欢迎选购下图PH/ORP电极，！采用进口芯片 性能稳定 质量可靠，售后无忧！可OEM！ 使用说明请跟客服索取！

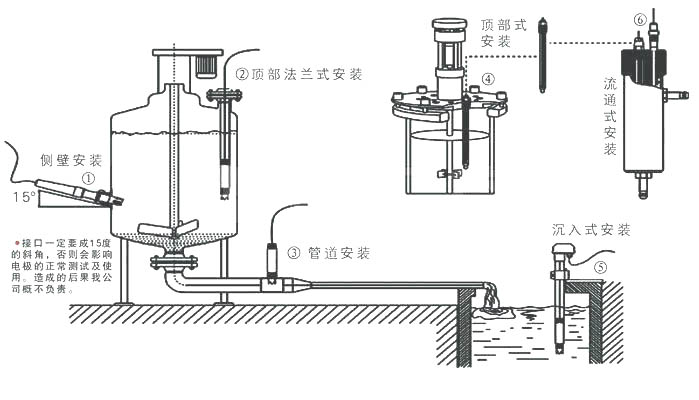

　　2、常见的ph检测仪几种安装方式为保证电极在管路上正确测量出PH值，应避免测量池间出现气泡而造成数据失准，请严格按照下图安装。1.电极应安装在主管道旁的旁路中，前端应安装阀门，控制流速，流量应尽量小，一般只要出水口有稳定的水溶液滴出即可。电极应垂直安装并且深入到活动水体中，出水口应比进水口高以保证电极完全浸在溶液中。2.电极安装前应进行标定。3.测量信号属微弱电信号，其采集电缆应独立走线，禁止和动力线、控制线连接在同一组电缆接头或端子板中，以免干扰或击穿测量单位。
