三轴重力矢量或倾斜度传感器的应用

内蒙古德明电子科技有限公司产品解决方案 联系电话:15384841043张工

三轴倾角加速度计又名三轴加速度传感器,市面上也叫无线倾角加速度计,产品名称很多,但是其结构原理都是一样的。倾角加速度计原理是通过测量给定直线轴向的弹簧上的力来检测直线加速度和重力矢量。加速度计是第一种出现在大批量应用中的MEMS传感器。因为其对运动十分敏感的特性,现在在工程监测上用的较多。

对于多数的传感器应用来看,两轴的倾角加速度计已经能满足多数应用,但是有些方面的应用还是集中在三轴加速度传感器中例如在数采设备,贵重资产监测,碰撞监测,测量建筑物振动,风机,风力涡轮机和其他敏感的大型结构振动。

风机
目前的三轴倾角加速度计大多采用压电式、压阻式和电容式三种工作原理,产生的加速度于电阻、电压和电容的变化成正比,所以一定的技术上来讲三个单轴是可以变成一个三轴的。因为集成了三轴MEMS加速度传感器,磁偏角传感器、定位模块内部实时监测加速度和角度变化,可通过角度变化或加速度变化感知整体姿态变化。


倾角加速度计
在工程上应用最多的还是用于监测建筑物的振动和一些大型解结构物的振动。因为倾角加速度计对运动十分敏感,在监测应用上会更适合。工程上的监测需要高精准度,所以对于一些微小的变化都要能捕捉记录。

lora无线温振一体传感器即传感器的采集时间,采集方式完全有主机通过命令实现。其主要特点是:传感器平时处在低功耗状态、传感器可以随时响应远程主机控制命令、传感器可采集特征值或者原始加速度数据最新 lora 技术,提高了传输速率多振动(或者配合电流电压等)传感器同步采集功能

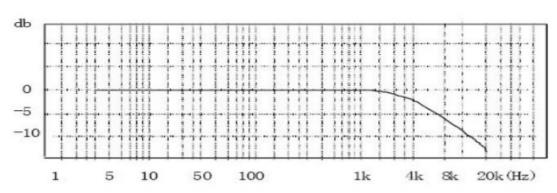

频响曲线

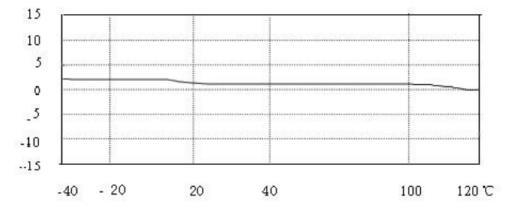

温度曲线

安装方式
螺纹安装:监测设备需要打孔,传感器的默认螺纹 M5 螺柱,是需要和被测设备进行螺纹连接的。
磁吸座安装:吸力 30kg,传感器可以通过螺纹连接的磁吸座,磁吸座利用强大的吸力吸附在设备上进行振动检测,这种方案也非常方便安装与拆卸。
订货信息

测量类型 速度测量还是加速度测量
测量量程 速度量程:0-50mm/s最大200mm/s;
加速度量程:0-2g,10g,16g
安装方式 磁座安装,打孔安装
引线长度 默认1.5米,其它长度,需要告知
频率响应 默认0-1600HZ,其它需要定制
