测温产品概述

在电力系统中,从发电厂到送变电设备以及到终端用户电器的整个传输过程中都有大量的可变温度需要检测、预警。高压设备连接部位如母线连接点,各种开关、断路器、主变套管夹、高压电缆接头等由于气候冷热变化、材料老化、锈蚀、松动等原因易造成接触不良、接触电阻增大。在大电流通过时,容易烧坏设备,严重的甚至引起一次设备起火爆炸。若对这些温升故障点的运行状态进行动态追踪监测,不仅可以防止、杜绝此类事故的发生,而且亦为电力系统安全可靠分析和科学调度提供重要的决策依据。

在目前对高压电气设备温度的监测,使用最多的方式是通过人工手持红外设备定期巡检。而此种方式有很多的弊端:

1.劳动强度大,需增加工作人员;

2.温度测量不准,人为的、环境的干扰因素大;

3.温度的异常不能及时的发现;

4.对历史数据无法进行及时、有效的分析。因而存在无法及时发现故障的隐患;

5.电气设备内部的一些关键接点的温度无法测量;



针对目前高压设备温度监测的现状,我公司推出了一系列的测温产品,可适用于各种不同的测温环境。产品已大量的运行在国内的各行各业的电力系统中,为避免高压电气设备事故起到了很好的监测作用。



无线测温系统介绍

系统结构图

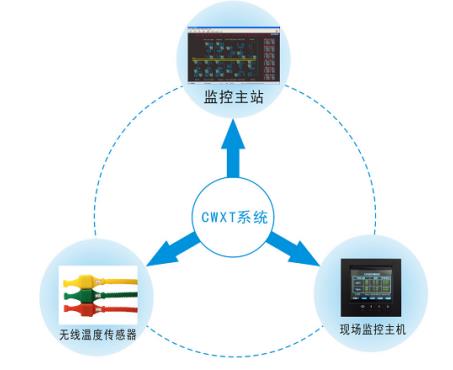

整个测温系统由无线温度传感器、现场监控主机、后台监控系统三大部分组成。

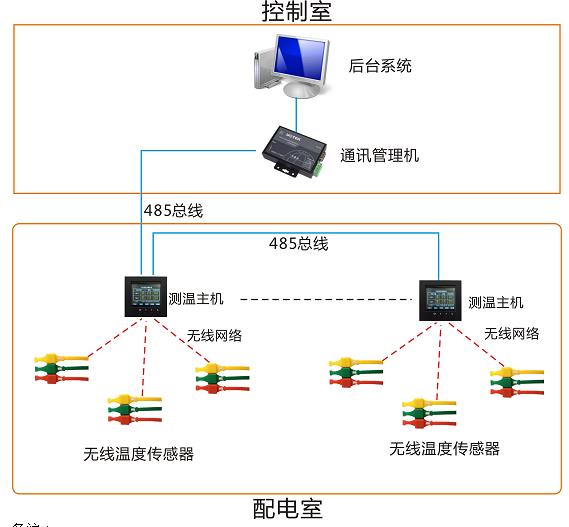

系统拓扑图

备注:

1、无线温度传感安装于开关柜内电缆头、断路器触头等电气连接处等部位。

2、测温处理主机采用面板式安装在开关柜的仪表室面板上。

3、测温处理主机通过RS485总线将测温数据传到监控后台,最远通讯距离可达1200米。

系统描述

本系统每面开关柜用 1台现场监控主机,主机采用面板嵌入式的方式安装于仪表室面板。

无线温度传感与现场监控主机之间通过无线电波传送温度数据,对其它设备没有任何干扰及影响。

现场监控主机带有无线通讯口,所测得温度数据可以通过无线的方式将温度数据上传至后台管理系统进行数据分析处理。无论被监测设备那一点温度异常,后台系统都能准确的发出报警信号,真正实现了开关室无人值守。



系统软件介绍

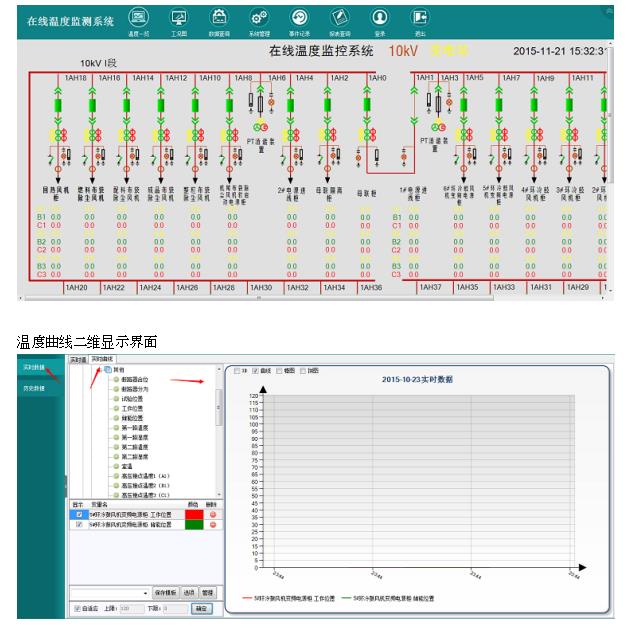

测温监控系统主要包括主监控中心界面、参数设置、温度数据查询、告警以及温度值实时曲线和历史曲线。主要功能如下:

◆ 电气监控系统分布图

在显示界面可以显示一次系统模拟图。

◆ 温度监测

在监控系统上集中显示被测各点的温度值。

◆ 报警功能

实际测量到的参数值超过报警值时进行声光报警,并带有语音报警功能(需后台带音响)。

◆ 故障显示

被测设备温度点的位置非正常工作时显示故障。

◆ 数据库功能

存储所有被测点的各个时刻的温度值,以便进行数据查询与历史曲线显示。

◆ 权限管理

可进行权限设置。运行数据的设定、修改等需经有使用权限的系统操作人员操作方生效。

◆ 远程通信

系统提供RS485、以太网、CAN总线通讯方式,以满足远程通信。

监控系统主界面







现场监控主机

无线测温主机是一款集温度传感器工作状态的监测、现场温度显示,报警提示和输出,事件记录及数据记录于一体的现场温度监测仪,并可修改现场无线温度传感器的地址等参数。





主要功能:

主要功能

功能介绍

基本功能

接收数据

接收无线温度传感器上传的温度和传感器工作电压

显示数据

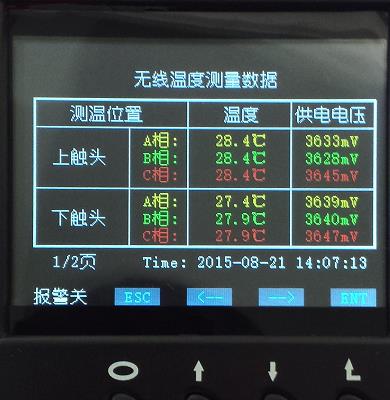

彩色显示接收到的数据,显示效果更直观,背光开关可控,适用多种应用场合

时钟显示

实时时钟显示,并作为事件记录的时间基准

参数设置

所有参数灵活可设,操作方便,掉电数据不丢失

报警输出

当有报警事件发生时,继电器干接点信号输出并发出蜂鸣报警声音提示

高级功能

极限温度记录

按月记录每个测温点的最高温和最低温,同时记录相应的供电电压与发生时间,当跨年度使用时,自动覆盖上一年的该月数据

温度报警记录

记录曾发生过报警的测温位置的每一相的温度、开始时间和结束时间,最多可保存100条记录,当超过100条记录时,自动覆盖最早的记录

温度失衡记录

当同一组测温位置三相温度不相等时,按月记录当前该组每一相的温度及发生时间,并计算出失衡度,当跨年度使用时,自动覆盖上一年的该月数据

密码管理

采用密码管理方式,设置参数时必须输入密码,密码分为用户密码和系统密码,输入系统密码可进行更高级的设置功能



技术指标:

技术参数

技术指标

无线参数

无线频率

2.4GHz、433MHz 可选

管理无线传感器数量

≤24只

通讯参数

通讯接口

RS485通讯接口,通讯距离≤1200m(不加中继)

主机组网数量

≤128只

通讯规约

Modbus规约《无线测温系统通讯协议》

波特率

1200、2400、4800、9600、19200 bps 可选

报警默认参数

温度报警值

上限值:+90℃,下限值:-20℃

温度告警值

上限值:+60℃,下限值:-10℃

告警电压值

2700mV

继电器干接点参数

AC220V/5A(1组无源常开/常闭触点)

工作电压

AC85~265V/DC110~370V

整机功耗

≤5VA

工作温度

-10℃~+70℃

工作湿度

≤90%RH,不结露,无腐蚀

海拔

≤2500米

防护等级

IP20

绝缘电阻

≥100MΩ(温度在10~30℃,相对温度小于80%)

安装方式

嵌入式安装





无线测温传感器简介:

表带式无线测温传感器:

表带式温度传感器适合于静触头、母排、电缆头、隔离刀闸等测温部位的安装,将测温传感直接绑在测温点处即可,温度探头紧贴测温处。测温精度高、安装方便牢靠。

无线温度传感器技术参数

测温范围

数字温度传感器方式-25~200℃

精度

≤±1℃

采样周期

默认1min(可设)

温度发送周期

默认1min(1min~3小时在线可设)

传感器休眠电流

≤4uA

峰值电流

≤20mA

单次发送时长

≤3ms

最大发射功率

0dB

无线频段

2.4GHz /433MHz

工作电源

锂电池

电池品牌

法国Saft

设计寿命

不低于10年

射频标准

IEEE802.15.4

通讯距离

2.4GHz:≤10m,433MHz: ≤100m

外型尺寸

40X24X24mm

外壳材料

硅胶(特殊材料阻燃、耐高温、抗氧化最高可耐250℃高温)

EMC设计标准

GB/T 17626

工作环境温度

-40~85℃

适合安装部位

电缆搭接处、母排连接处、静触头、隔离刀闸

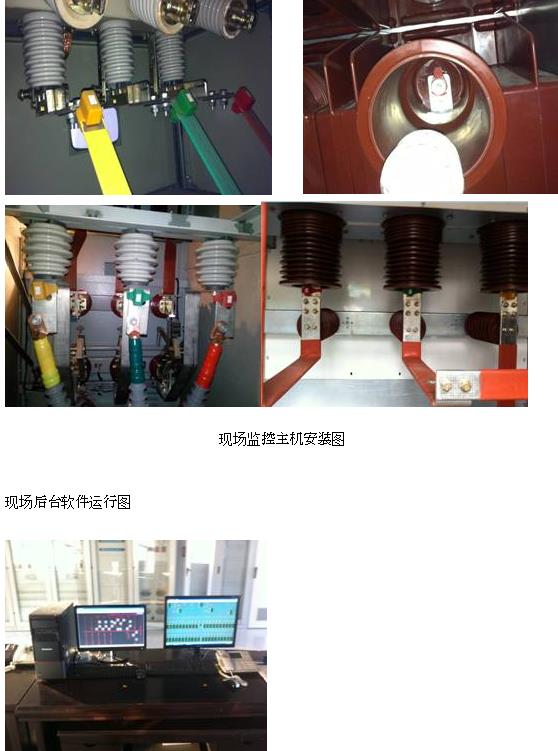

传感器安装实例

无线温度传感器安装部位示例:

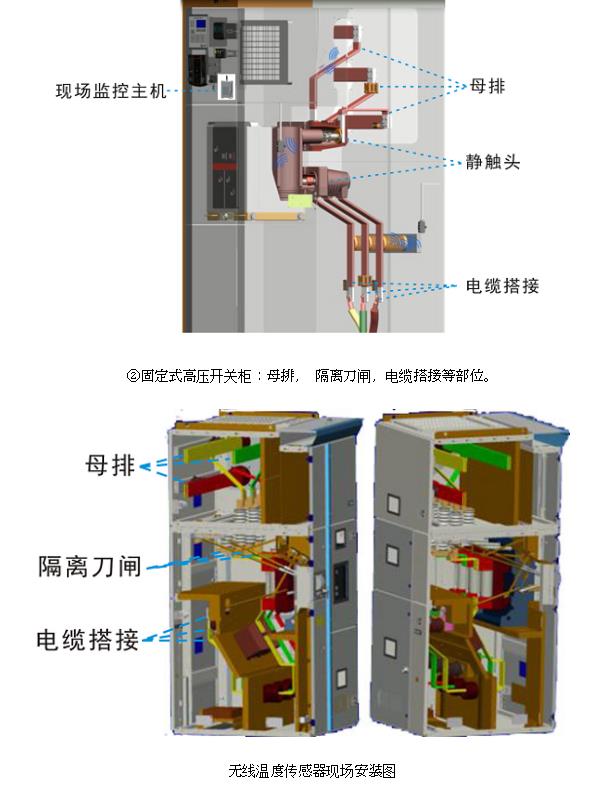

①移开式高压开关柜:母排, 静触头,电缆搭接等部位。
